МДФ или 3D-печать оснастки: что выгоднее для композитного производства
Научно-популярный разбор для технологов, производственников и руководителей, которые делают оснастку для композитов — автоклавные формы, матрицы под вакуумную инфузию, ручную выкладку и термоформование.
Главный тезис. МДФ кажется дешёвым, пока считают только цену листа. Но сравнивать надо не стоимость заготовки, а стоимость одного съёма — с учётом ресурса, ручного труда, пропитки, доводки, хранения и повторяемости. И вот тут 3D-печатная оснастка из инженерных полимеров часто оказывается выгоднее.
Зачем вообще сравнивать МДФ и 3D-печать
В композитном производстве оснастка задаёт геометрию будущей детали из стеклопластика или углепластика. Исторически для «быстрой и недорогой» формы часто берут МДФ — материал знакомый, доступный, легко обрабатывается. Альтернатива, которая стремительно набирает вес в промышленности, — 3D-печатная оснастка на крупноформатных принтерах (технологии FGF/FDM/MEX) из инженерных полимеров, подобранных под температуру, смолу и ресурс.
На первый взгляд выбор очевиден: лист МДФ стоит заметно дешевле килограмма инженерного полимера. Но реальная экономика производства устроена сложнее. Дешёвая заготовка не означает дешёвую готовую оснастку — и тем более не означает дешёвый съём детали. Разберём почему.
Хотите проверить, что выгоднее в вашем случае? Пришлите габариты оснастки, CAD-модель, температуру процесса и тип смолы — М-Шейп рассчитает материал, технологию и ориентировочную стоимость одного съёма.
Почему МДФ выглядит дешёвым — и где прячется реальная цена

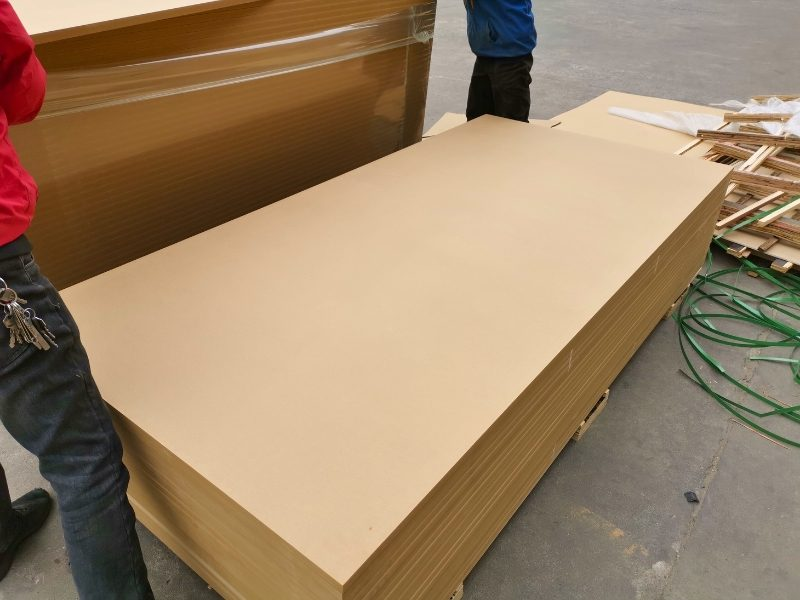

МДФ (древесноволокнистая плита средней плотности) действительно доступен и понятен любому цеху. По техническим данным производителей, типовая плотность плит составляет примерно 740–850 кг/м³, а разбухание по толщине за 24 часа может достигать 8–17% и выше в зависимости от типа материала. Отрасль прямо рекомендует хранить МДФ только в сухих внутренних условиях и учитывать изменение размеров при колебаниях влажности.
Для технологической оснастки из этого вытекает несколько критичных рисков:
- нестабильность геометрии при хранении и эксплуатации (влага меняет размеры формы);
- ограниченный ресурс при циклической работе;
- деградация кромок и рабочих поверхностей под нагрузкой и при нагреве;
- зависимость результата от качества пропитки, покрытия и культуры изготовления;
- загрязнение рабочих мест пылью, клеями и пропиточными составами.
По московским предложениям шлифованный лист МДФ 16 мм формата 2800×2070 мм продаётся примерно по 3 000–3 800 ₽ за лист. Кажется недорого. Но это цена сырья — а в полную стоимость оснастки входят ещё раскрой, склейка, пропитка, шлифовка, доводка, расходники, ручной труд и уборка участка. Лист такого формата весит около 79–80 кг, что дополнительно усложняет перемещение и складирование крупной составной оснастки.
Вывод: цена материала не отражает итоговую стоимость готовой оснастки — и особенно стоимость её эксплуатации.
Что меняется при переходе на 3D-печать

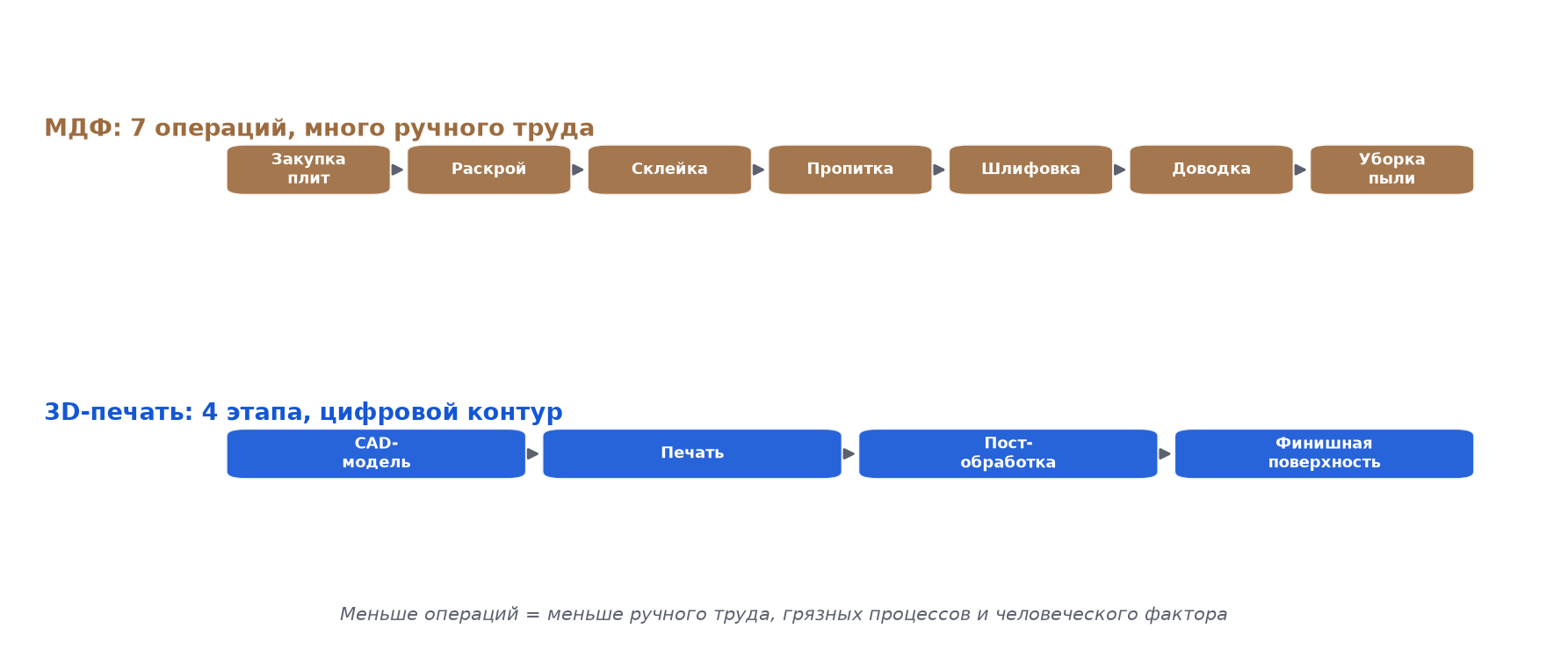

3D-печать превращает оснастку из столярной задачи в цифровой производственный процесс. Значительная часть ручных операций заменяется цифровой подготовкой модели, печатью, минимально необходимой мехобработкой и финишной постобработкой.
Что это даёт на практике:
- меньше операций — нет раскроя, склейки и многократной доводки;
- меньше грязных процессов — нет пыли, клеёв и пропиток на участке;
- повторяемость — одну и ту же форму можно точно воспроизвести из CAD-модели и цифрового архива;
- адаптация под задачу — материал подбирается под температуру, смолу и ресурс, без смены всей логики производства;
- оптимизация массы — внутренняя структура, рёбра, переменная толщина стенки и локальные усиления;
- гибкость площадки — одна установка печатает оснастки разных размеров и конфигураций, а в комбинированных системах совмещает печать и фрезерование.
Честно: 3D-печатная оснастка не всегда автоматически легче монолитной МДФ-конструкции. Но она даёт значительно более высокий потенциал снижения массы за счёт проектной оптимизации — потому что структуру детали можно спроектировать, а не просто выпилить из массива.
Сравнение МДФ и 3D-печатной оснастки

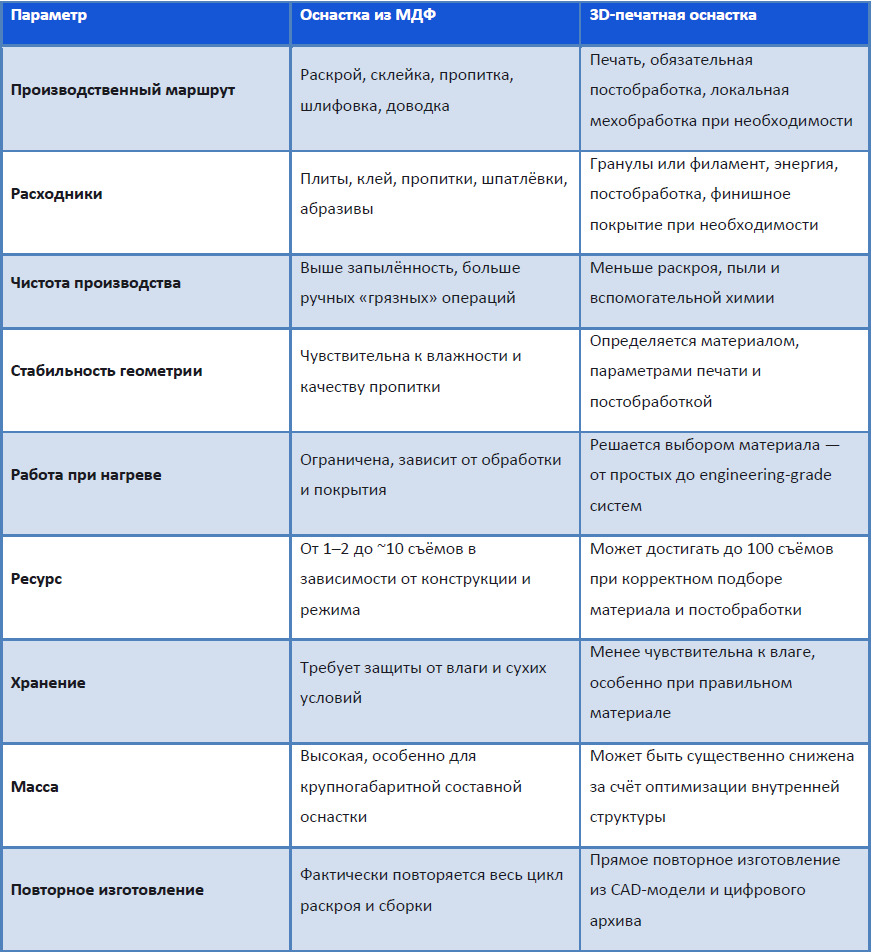

Сводное сравнение по ключевым технологическим и экономическим параметрам:
Экономика: сколько стоит не форма, а один съём
Это ключевой блок для тех, кто принимает решение о закупке. Принцип простой: дешёвая форма с малым ресурсом может стоить дороже дорогой формы с большим ресурсом — если считать в пересчёте на одну выпущенную деталь.

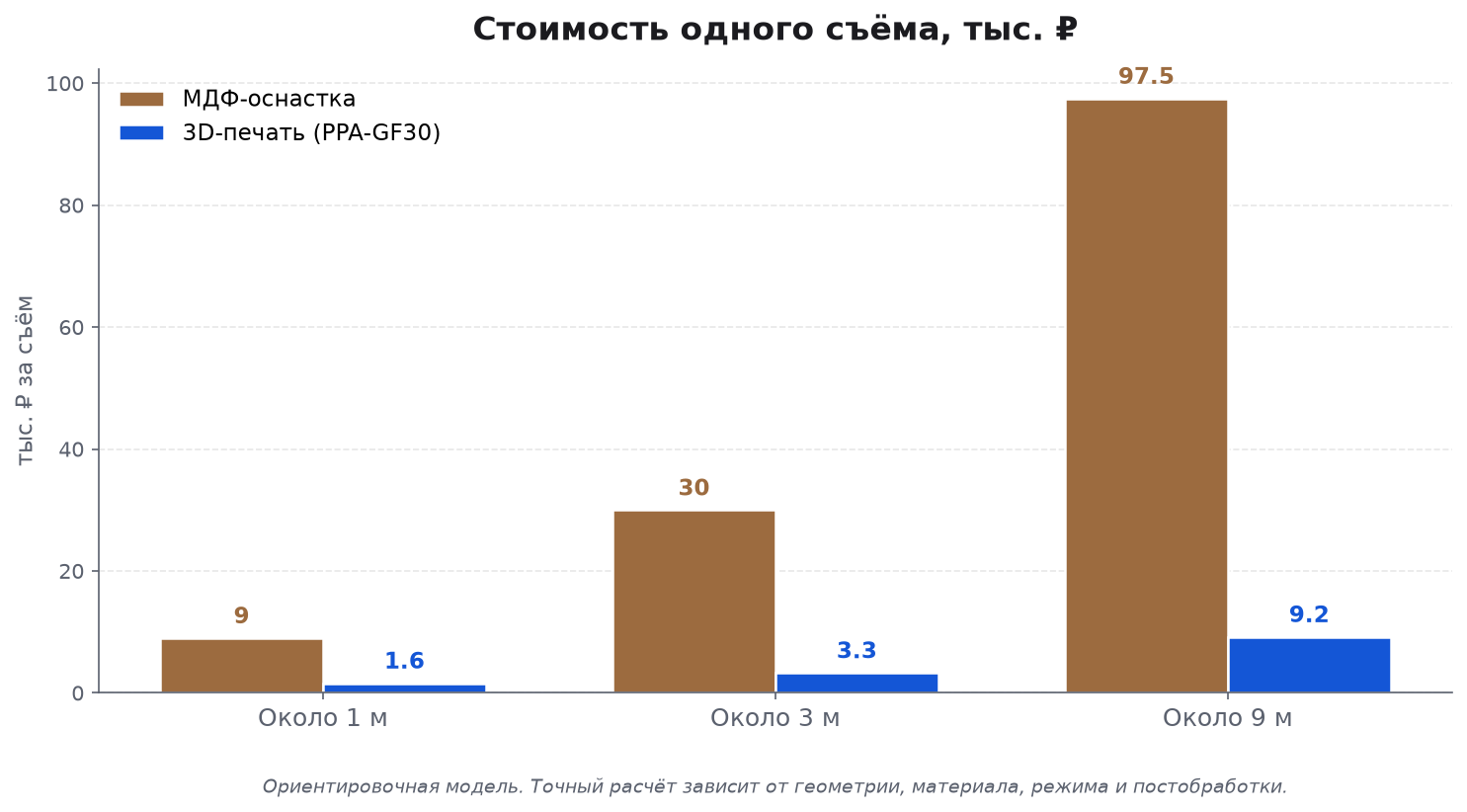

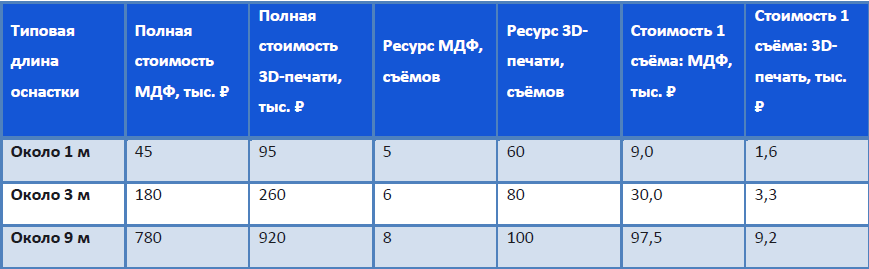

Ниже — ориентировочная укрупнённая модель сравнения полной стоимости. Для МДФ в неё включены лист, раскрой, склейка, пропитка/доводка, расходники, ручной труд и содержание участка. Для 3D-печати — гранулы, печать, обязательная постобработка, мехдоводка и финишная обработка. Базовый материал расчёта — М-Шейп PPA-GF30 по цене 7 000 ₽/кг для гранул.

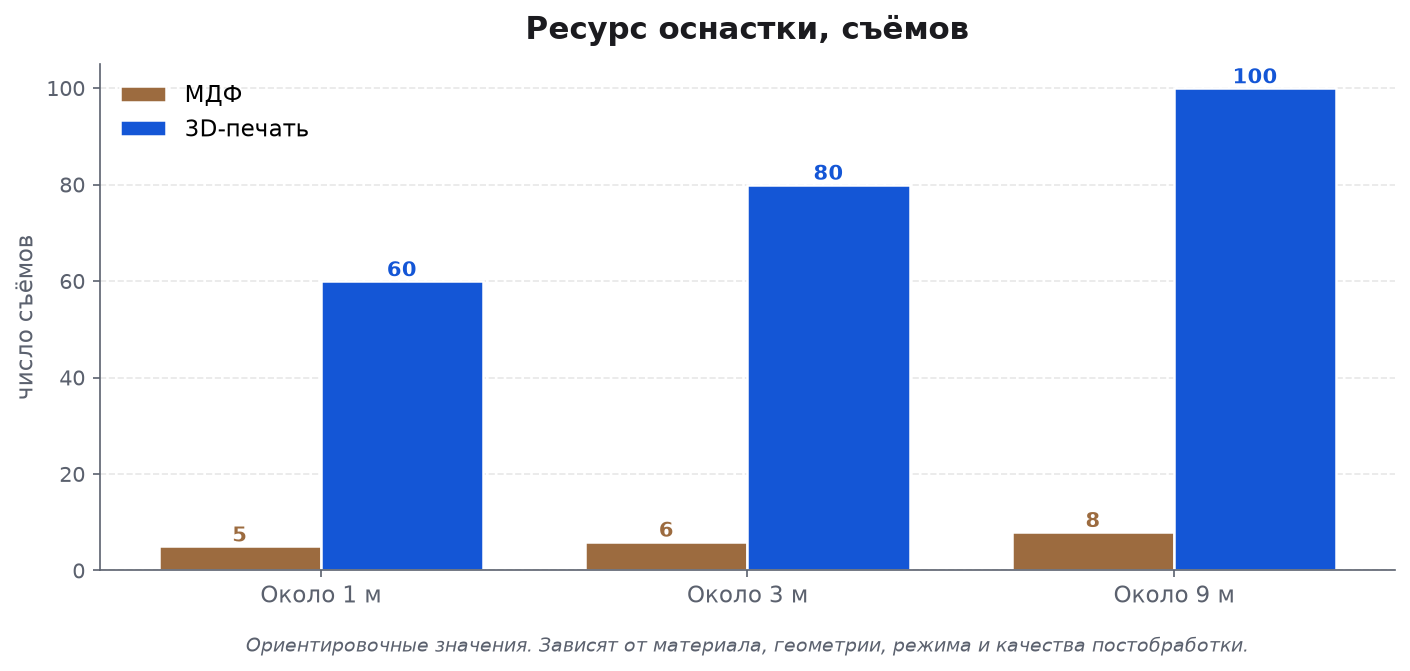

Модель показывает принцип: 3D-печатная оснастка часто дороже на этапе изготовления одной единицы, но за счёт ресурса и повторяемости оказывается в разы дешевле в пересчёте на один съём. Особенно быстро преимущество проявляется на крупной оснастке, где у МДФ выше доля ручного труда, сборки и риска потери геометрии.
Пример: форма около 3 метров. МДФ — 180 тыс. ₽, ресурс 6 съёмов, ~30 тыс. ₽ за съём. 3D-печать PPA-GF30 — 260 тыс. ₽, ресурс 80 съёмов, ~3,3 тыс. ₽ за съём. Дороже на старте — дешевле в эксплуатации почти в 9 раз на один съём.
Считаете экономику оснастки? Отправьте чертёж или габариты — М-Шейп посчитает полную стоимость и стоимость одного съёма под ваш тираж рассчитать оснастку.
Масса, хранение и организация производства

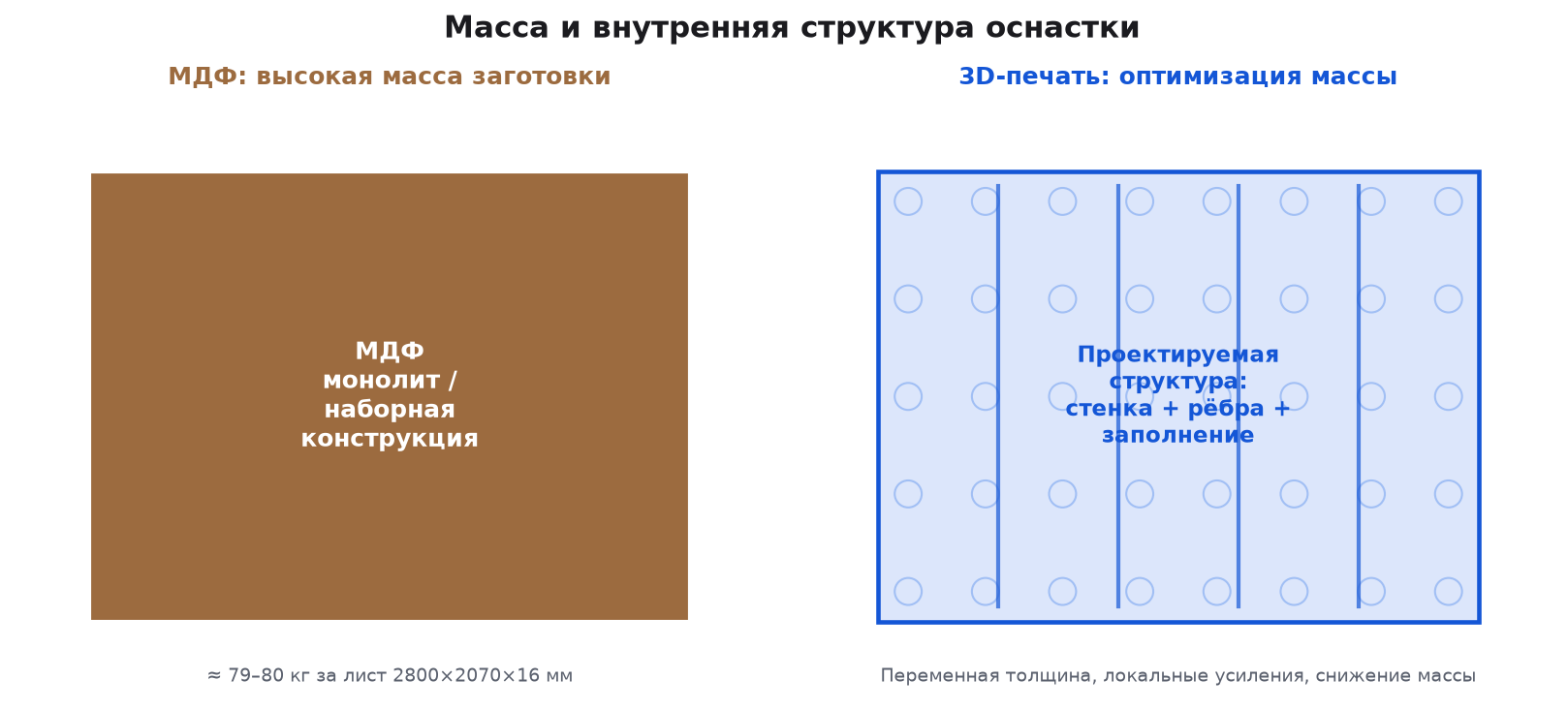

Для МДФ характерна высокая масса уже на уровне заготовки: лист 2800×2070×16 мм весит около 79–80 кг. Крупногабаритная составная оснастка из МДФ быстро становится тяжёлой, требует дополнительных операций перемещения, большего склада и менее гибкой внутрицеховой логистики.
У 3D-печатной оснастки есть инструмент, которого нет у МДФ, — проектная оптимизация массы: переменная толщина стенки, внутренние рёбра, локальные усиления, сотовое заполнение и отказ от избыточного объёма. Поэтому печатная оснастка в большинстве случаев даёт более высокий потенциал снижения массы по сравнению с монолитной или наборной МДФ-конструкцией.
Дополнительный организационный эффект: одна установка может выпускать оснастки разных размеров и конфигураций, а в комбинированных системах совмещать печать и фрезерование. Это сокращает количество отдельных операций и рациональнее использует производственную площадь.

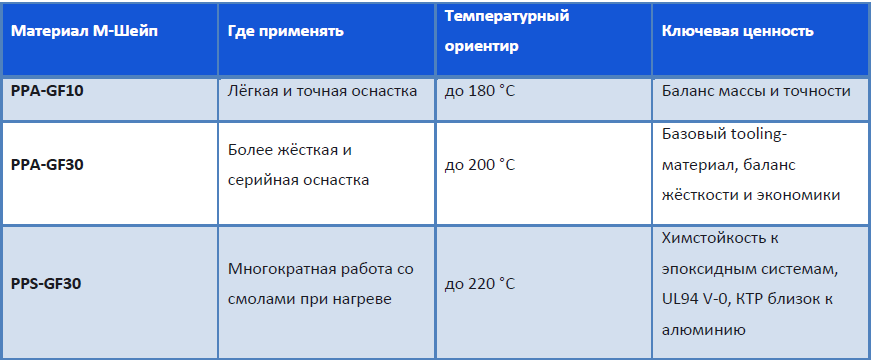

Материалы М-Шейп: почему материал важнее «просто напечатать пластиком»
Оснастка для композитов работает в жёстких условиях: температура, вакуум, давление, контакт со смолами. Обычного пластика здесь недостаточно — материал нужно выбирать под задачу. В этом главное преимущество 3D-печати: управляемость свойств достигается не наращиванием ручных операций, а выбором полимера.
Подбор под конкретный температурный и химический режим — это то, что выгодно отличает 3D-печать от МДФ. При изменении требований проект не упирается в пределы одного древесного материала и набора пропиток, а переводится на другой инженерный полимер при сохранении общей цифровой технологии изготовления.
М-Шейп — это собственное производство в РФ, более 95% российского сырья, поставка до 30 дней, техническая поддержка и комплект документов (ТУ, паспорт безопасности, ТДС).
Не знаете, какой материал выбрать? Пришлите CAD-модель или описание режима (температура, тип смолы, число циклов) — М-Шейп подберёт материал и технологию изготовления. Подобрать материал
Когда переход с МДФ на 3D-печать окупается быстрее всего
3D-печатная оснастка особенно полезна в сценариях, где важны повторяемость геометрии, нагрев, контакт со смолами и ресурс:

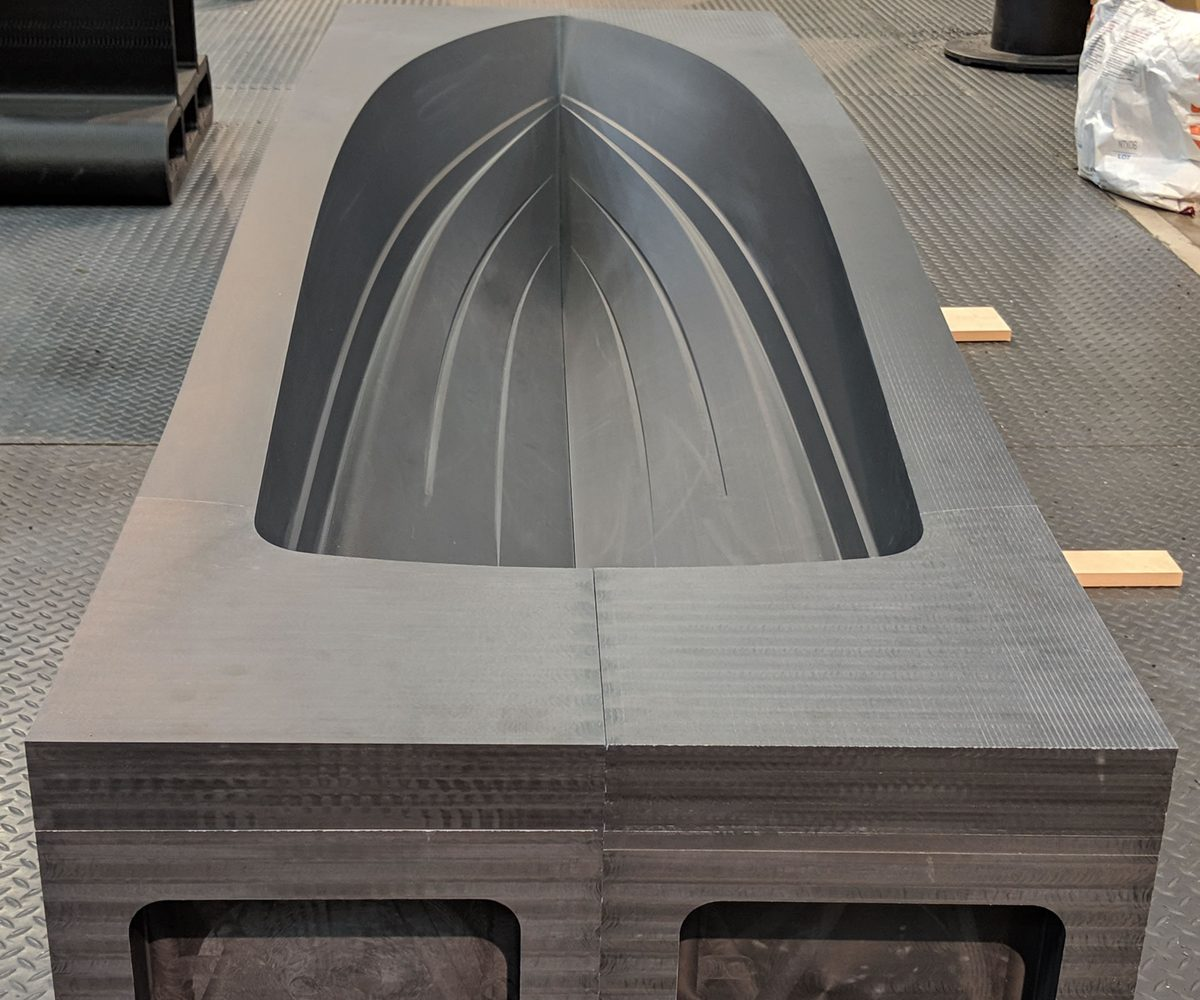

- автоклавная оснастка для авиационных деталей и судостроения;

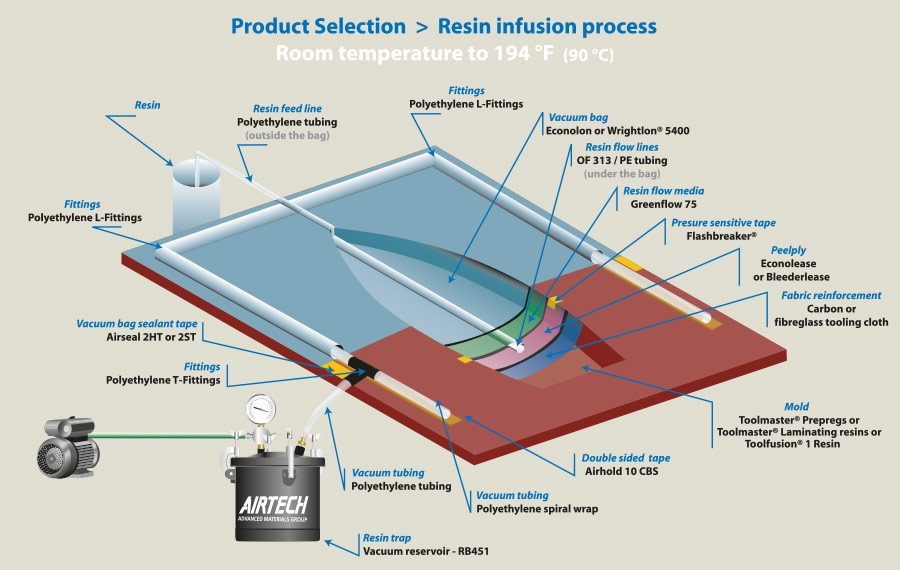

- формы для вакуумной инфузии;
- формы для ручной выкладки стеклопластика и углепластика;
- оснастка для термоформования;

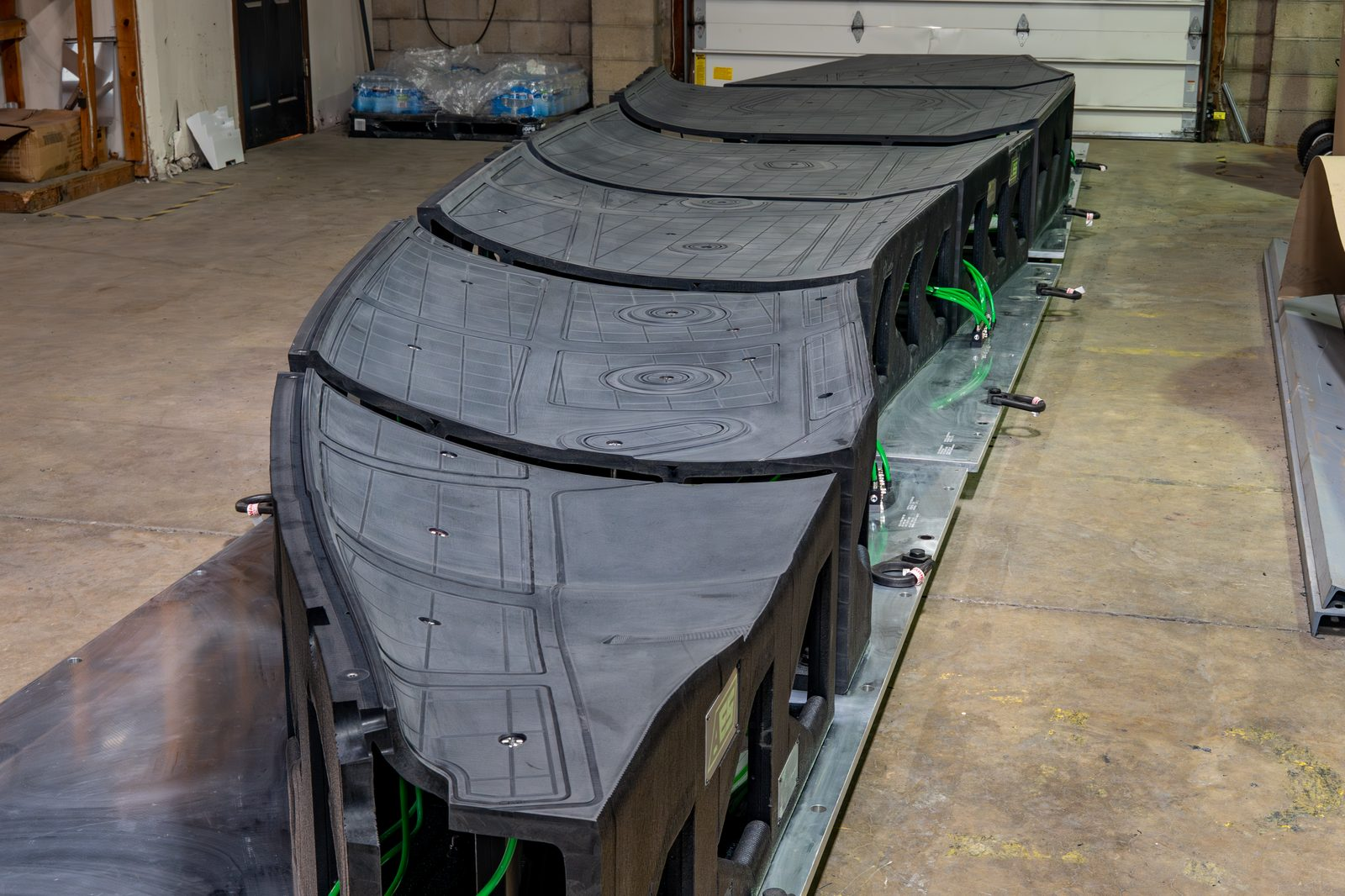

- крупногабаритные формы (корпуса, обтекатели, лопасти);
- опытные партии и мелкая серия с частыми изменениями геометрии;
- серийные задачи с многократным использованием оснастки;
- автоклавные процессы при повышенной температуре и давлении.

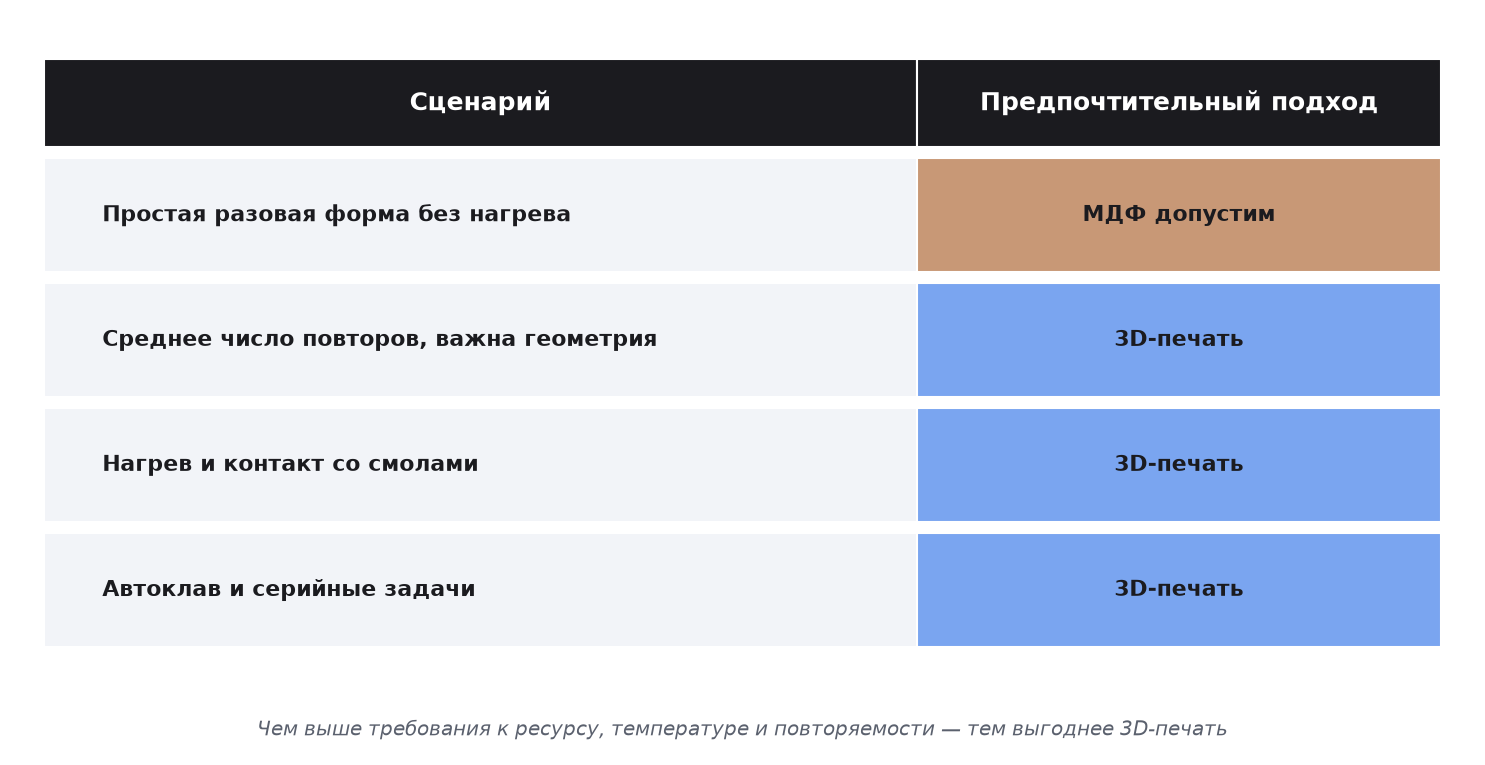

Для простых единичных форм без нагрева и требований к ресурсу МДФ допустим как стартовый вариант. Но как только появляются повторы, температура, смолы или требования к точности — 3D-печать становится предпочтительнее.
Как выглядит переход на 3D-печать оснастки
Переход не обязательно делать «большим взрывом». Практичная схема — поэтапная:
- Аудит задачи — габариты, температура процесса, тип смолы, требуемый ресурс, число съёмов.
- Подбор материала — PPA-GF10 / PPA-GF30 / PPS-GF30 под температурный и химический режим.
- Проектирование оснастки — CAD-модель с оптимизацией массы, рёбрами, локальными усилениями.
- Печать и постобработка — печать заготовки, обязательная доводка поверхности, финишная герметизация.
- Внедрение и тиражирование — запуск в производство, повторное изготовление из цифрового архива при необходимости.
М-Шейп закрывает всю цепочку: не только материал, но и инженерную часть — подбор, проектирование, печать, постобработку и изготовление крупногабаритных готовых изделий.
FAQ: частые вопросы об оснастке из МДФ и 3D-печати
Что дешевле: МДФ-оснастка или 3D-печатная оснастка?
МДФ обычно дешевле на старте — если считать только цену заготовки. Но 3D-печатная оснастка может быть выгоднее по стоимости одного съёма за счёт большего ресурса (до 100 съёмов при корректном подборе материала, геометрии, режима эксплуатации и постобработки — против 1–10 у МДФ), повторяемости и меньшего числа ручных операций.
Когда стоит заменить МДФ на 3D-печать?
Когда важны стабильная геометрия, работа при нагреве, контакт со смолами, повторяемость, ресурс и возможность быстро повторить оснастку из CAD-модели без повторного раскроя и склейки.
Подходит ли 3D-печатная оснастка для вакуумной инфузии?
Да. При правильном выборе материала, конструкции и постобработки 3D-печатная оснастка применяется для вакуумной инфузии, ручной выкладки и других композитных процессов.

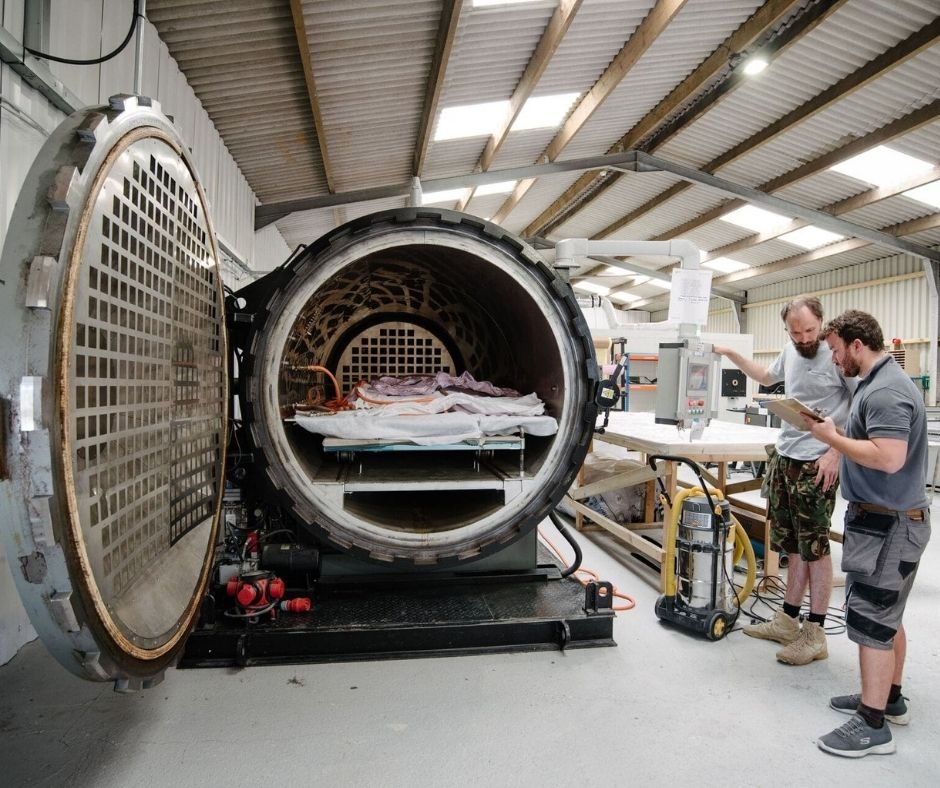

Можно ли использовать 3D-печатную оснастку в автоклаве?
Да, но материал нужно подбирать под температуру, давление, смолу и число циклов. Для автоклавных задач используются инженерные материалы — например, PPA-GF30 (до 200 °C) или PPS-GF30 (до 220 °C).
Какие материалы М-Шейп подходят для печати оснастки?

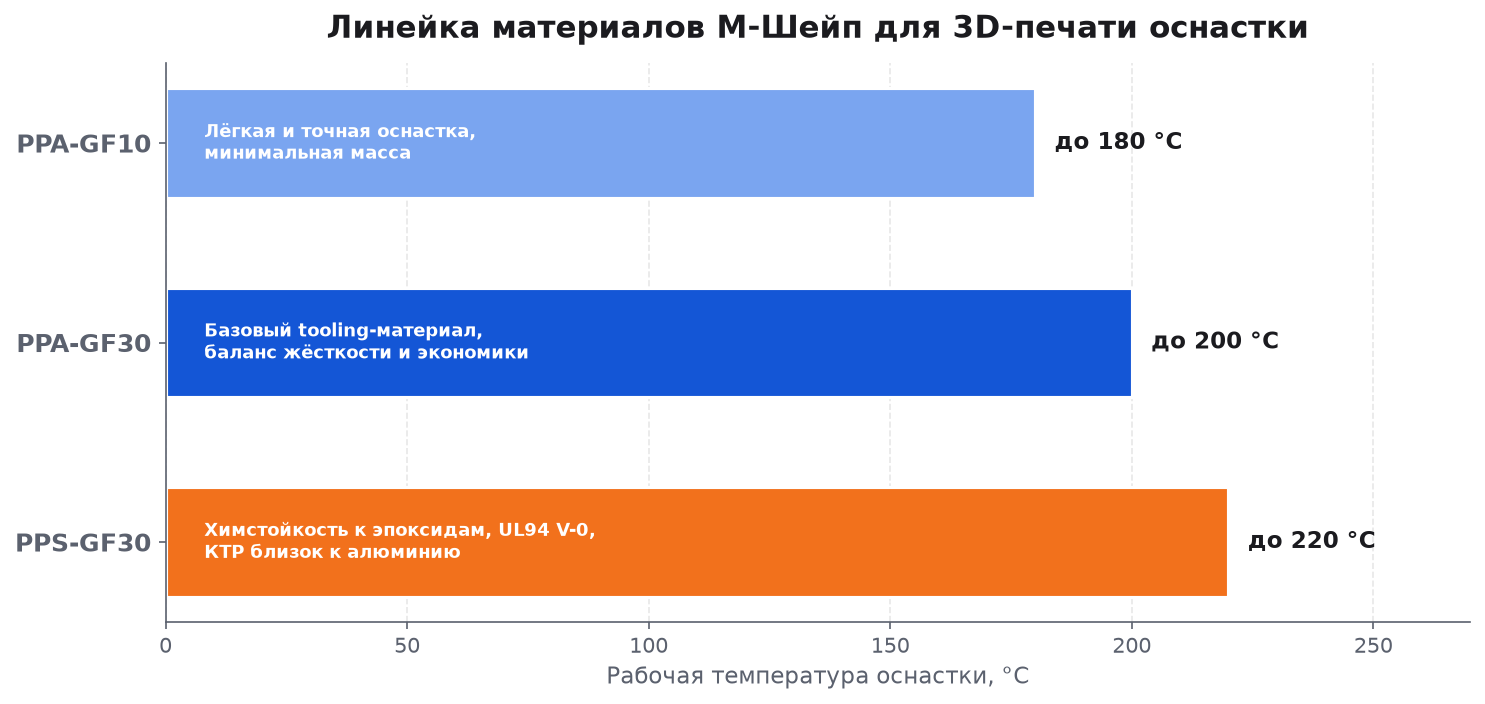

Для tooling-задач: PPA-GF10 (до 180 °C) — лёгкая и точная оснастка; PPA-GF30 (до 200 °C) — базовый материал для серийной оснастки; PPS-GF30 (до 220 °C) — для многократной работы со смолами с химстойкостью к эпоксидам и КТР, близким к алюминию.
Нужна ли постобработка 3D-печатной оснастки?
Да. Для композитного производства 3D-печатная оснастка обычно требует механической доводки, герметизации или финишного покрытия рабочей поверхности. Постобработка обязательна — это часть технологии.
Можно ли заказать у М-Шейп не только материал, но и готовую оснастку?
Да. М-Шейп поставляет материал для собственной печати, а также принимает заказы на проектирование, изготовление оснастки и производство крупногабаритных готовых композитных изделий под ключ.
Вывод
Переход с МДФ на 3D-печатную оснастку стоит рассматривать не как замену одного материала другим, а как переход на более управляемую технологию изготовления. МДФ остаётся рабочим вариантом для простых и недорогих разовых задач. Но при требованиях к ресурсу, стабильности геометрии, чистоте производства, работе при нагреве и цифровой повторяемости печатная оснастка имеет более сильную технологическую и экономическую позицию — особенно в пересчёте на стоимость одного съёма.
Для тех, кто работает с автоклавной оснасткой, формами под вакуумную инфузию, ручную выкладку, стеклопластиком, углепластиком, авиационными деталями и судостроением, наиболее перспективен поэтапный переход на 3D-печатные решения с подбором материала под конкретный режим. В логике М-Шейп это опирается не только на технологию печати, но и на специализированную линейку инженерных материалов для tooling — что делает переход практичным и масштабируемым.
